管型母线槽的设计要注意什么方面?

作者: 广州粤立通电力科技有限公司 时间:2019-03-21 16:42:46 来源:广州粤立通电力科技有限公司
摘要:经济的高速发展,让电力需求日渐增大。而管型母线的使用也走进了各个角落。关于管型母线槽的设计要注意什么方面?一:导体截面管型母线槽规格中的导体截面选择大一点,保证

经济的高速发展,让电力需求日渐增大。而管型母线的使用也走进了各个角落。关于管型母线槽的设计要注意什么方面?

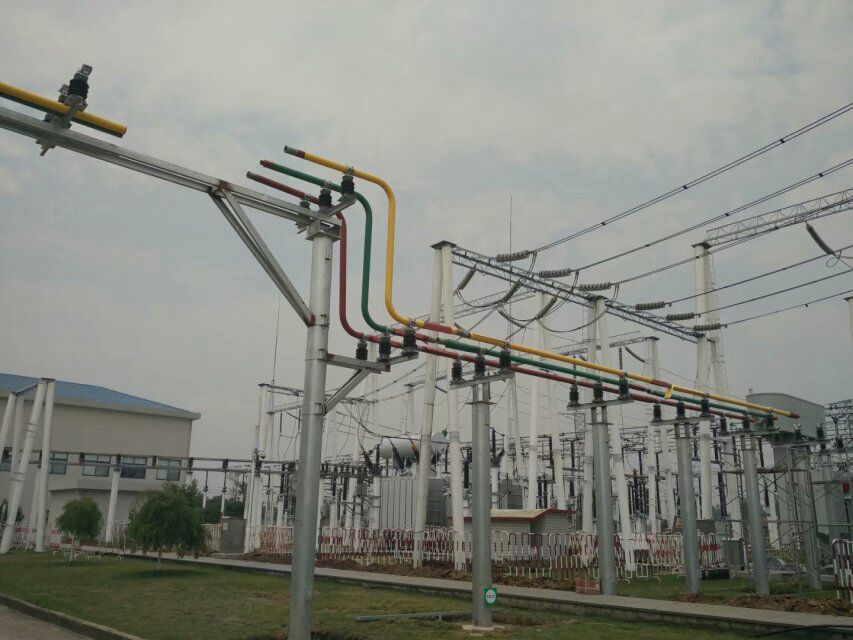

管型母线槽

一:导体截面

管型母线槽规格中的导体截面选择大一点,保证足够的剩余容量利于后期的使用。

二:双回路

采用双回路的方式,利于供电线路的连续性,利于两回路有一定的安全间隔。

三:插接口

对于插接口的数量选择多一些,不过也要考量操作高度和动力馈线路径这两个方面。惯性母线槽是垂直设置的话,其设置插接口太多,会造成每层最上面的插接箱高度过高,这样一来,有了母线槽操作和维修都不方便的弊端。

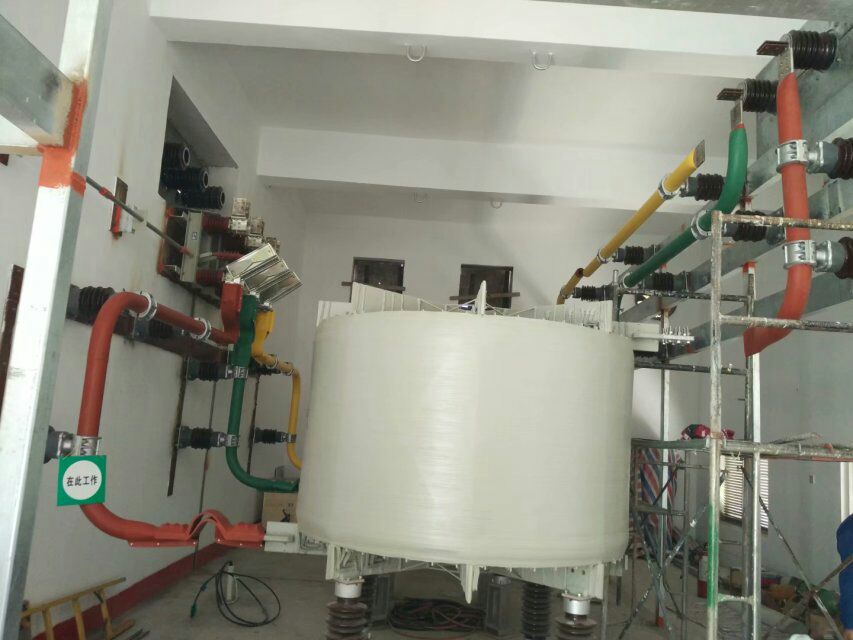

管型母线槽

四:型号

管型母线槽线路阻抗小,对于插接箱内断路器的选择,应该是短路分断能力,并且相配的型号,否则不合格。

五:公式计算:

垂直安装在剪力墙上的管型母线槽,载荷数据按此公式计算:支撑点载荷=0.5×建筑层高×(母线槽总重/母线槽总长)。

六:吊装空间

管型母线槽的重量和电缆桥架的重量相比之下,更为重。所有设计要考虑吊装空间。
