电力装置中的母线是什么?母线有什么作用?

作者: 广州粤立通电力科技有限公司 时间:2019-06-06 17:14:52 来源:广州粤立通电力科技有限公司
摘要:  母线由高导电性的铜(铜排)和铝材料制成,用于输送电能,并具有收集和分配电能的能力。母线是发电站或变电所用来传输电能的总导线。通过它,发电机、变压器或整流器的输

  母线由高导电性的铜(铜排)和铝材料制成,用于输送电能,并具有收集和分配电能的能力。母线是发电站或变电所用来传输电能的总导线。通过它,发电机、变压器或整流器的输出功率传送给个别用户或其他变电站。



  由于母线在运行中输送巨大的电力,通过大的负载电流,在短路过程中产生大量的加热和电电力学效应,因此,必须严格计算、分析和比较母线的材料、截面形状、截面积、布置方式、接线方式和固定方式,并合理选择,以满足安全经济运行的要求。

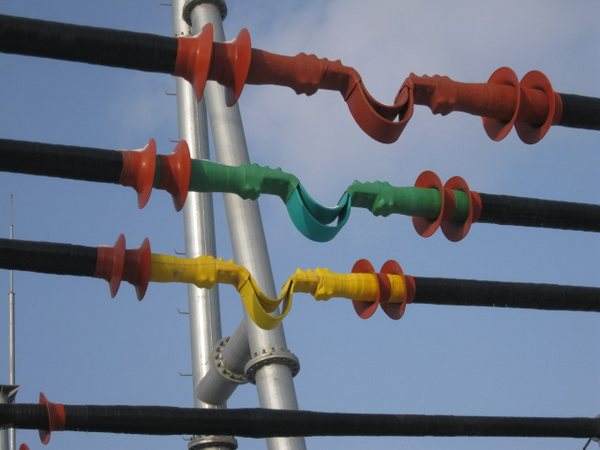

管型母线



  电力装置里的母线是什么?母线是做什么的?



  1)在配电设备中,铝母线广泛使用,铜母线可在一些含有腐蚀性气体或强震的地区因技术要求而使用。在一些高电压、低电流设备中,钢母线也可用于机械强度高的地区。



  2)在35kV及以下的室内配电设备中,大部分采用矩形截面的铝母线;110kV的室内配电设备中,一般采用管状母线;在35 kV及以上的室外配电设备中,以圆形母线为主。



  3)使用矩形截面母线是因为在相同的截面面积下,矩形截面比圆形截面长,散热面积大,金属消耗少。为了改善散热条件,减少表皮效应的影响,矩形截面的厚度应相对较小。当工作电流很大时,如果最大截面的矩形母线不能满足要求,则几个矩形母线可以并排组成。


管型母线



  4)对于大容量发电机母线,当工作电流很大时,单个矩形母线不能满足要求,一般采取以下措施:



  多条矩形母线并列使用。多个矩形母线与具有相同截面的多个矩形母线并置,并用金属工具固定在支柱绝缘子上。为了降低应力,应在同一阶段的矩形母线之间每隔300~500 mm安装一个垫圈。



  采用插槽母线。槽母线是一种空心母线结构,由两个沟槽和近似正方形的大截面母线组成,散热条件好,金属利用率高,工作电流可达10~12 kA。



  5)使用水冷母线。水冷母线是一种利用水的良好导热系数的冷却母线。一般采用圆形铜管作为母线。目前母线的承载能力是普通圆形母线的几倍以上。它用于水冷发电机组的发电厂.其优点是冷却效率高,缺点是结构复杂,水质要求高。
